Paver Mold

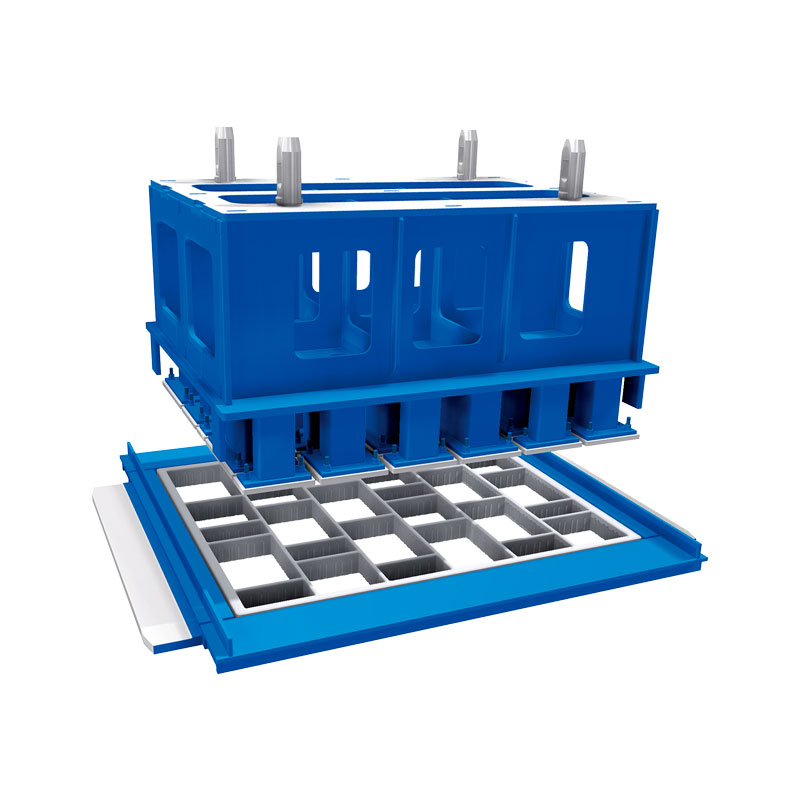

Kao profesionalni proizvođač, željeli bismo vam ponuditi kalup za popločavanje. QGM kalup za popločavanje usvaja čelik za naugljičenje visoke čvrstoće od legure niske ugljike i integrira preciznu tehnologiju rezanja ožičenja, tehnologiju visokoprecizne CNC obrade i tehnologiju 3D skeniranja kako bi kupcima pružili prilagođavanje kalupa. Ove tehnologije mogu dizajnirati različite konture i geometrijske oblike. Njegov razmak od 0,3-0,4 mm, sa preciznim vertikalnim uglovima i glatkim bočnim zidovima. Opločniki koje proizvodi QGM se lako odvajaju od kalupa, visoke preciznosti, bez ikakvih neravnina. Kalupi mogu realizovati digitalni dizajn slobodne površine i dizajn razmjene tlačnih ploča.

Kako bi se osigurala izdržljivost kalupa, QGM kalup za popločavanje ima tretman karbuniziranja., okviri kalupa i tlačne ploče su kaljene 60-63HRC, a minimalna dubina stvrdnjavanja je 1,2 m. Prema zahtjevima kupaca, kalup se može dizajnirati i proizvedeno zavarivanjem ili modularnim zaključavanjem navoja.

Nudimo visokokvalitetne kalupe za popločavanje za sve vrste mašina i pribora za alate u sljedećem dizajnu:

A) MULD DESIGN FLAME CUT

Izvodljive uske debljine mreže

Optimalna eksploatacija kalupa

Razmak papučice za pečat ovisan o mašini od 0,2-0,5 mm

Izvodljivi su kontrakonusni bočni zidovi

Nisu potrebni žljebovi za držanje

Tipičan dizajn za višeslojne proizvodne mašine

Opcioni dizajn lista za izvlačenje

Digitalizacijom bez dizajna površine ostvarivo

Dizajn cipela koji se mogu grijati

B) MULD DESIGN MILED

Primjenjivo na sve konture i geometrije

Tolerancije u kutiji kalupa ispod +/-0,3 mm

Razmak papučice za pečat ovisan o mašini od 0,2-0,5 mm

Precizni vertikalni, ugaoni i glatki bočni zidovi

Lako vađenje iz kalupa

Visoka preciznost uklapanja

Mogući držači prostora u svim mogućim izvedbama

Opcioni dizajn lista za izvlačenje

Digitalizacijom bez dizajna površine ostvarivo

Dizajn cipela koji se mogu grijati

Zaštita od habanja za sve kalupe za pločnike kako slijedi:

A) CARBURIZACIJA (62-68 HRC)

Kutija za kalupe i cipele za pečat kaljene (62-68 HRC)

Penetracija tvrdoće min. 1,2 mm

B)NITROVANJE (62-68 HRC)

Kutija za kalupe i cipele za pečate nitrirane (62-68 HRC)

Penetracija tvrdoće min. 0,4 mm

Jedva da ima unutrašnjeg naprezanja u poređenju sa kalupima tretiranim karburizacijom

Preporučuje se za male debljine mreže

Veća preciznost konture u odnosu na kalupe tretirane karburizacijom

Prateći zahtjeve kupaca, naši kalupi mogu biti dizajnirani i proizvedeni u zavarenim ili modularnim metodama zaključavanja navoja.
